膜式ガスメーター

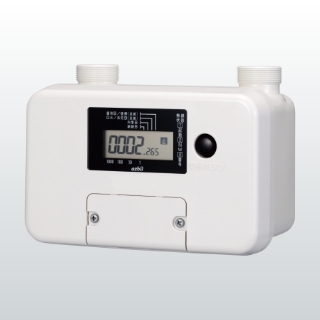

都市ガス用マイコンメーター

マイコンガスメーター(普及型)都市ガス用:NB 1、1.6、2.5、4、6、10、16
石油ガス用:NLB 1、1.6、2.5、4、6、10

N型ガスメーターにマイコン、遮断弁、圧力センサー、流量センサーを内蔵し、ガスの使用状態の異常や外部機器からの信号により警報表示またガスを遮断する安全機能付ガスメーターです。設定器(GB‐STFZ1型)にて、遮断履歴の呼び出しが可能です。

[基本仕様]

測定流体都市ガス(全熱量), 石油ガス
精  度±1.5%(0.05Qmax~0.1Qmax, ±3%)
使用最大流量1, 1.6, 2.5, 4, 6, 10, 16(m³/h)
使用最大圧力3.5kPa
使用環境温度‐20℃~60℃
口  径15A~40A
質  量2.9kg~11kg
その他パルス発信器付も用意しています。

[主な保安機能]

流量遮断機能合計流量オーバー遮断
個別流量オーバー遮断
継続使用時間オーバー遮断
復帰漏えい確認遮断
感震器遮断機能感震器作動遮断
圧力低下遮断機能供給圧力低下遮断
その他の遮断機能外部信号入力遮断 (ガス漏れ警報器等)
テスト遮断
電池電圧低下遮断
警報機能内管漏えい検知

マイコンガスメーター(汎用型) 都市ガス用:NS 1、1.6、2.5、4、6、10、16
石油ガス用:NLS 1、1.6、2.5、4、6、10、16

普及型(NB)に通信機能を加えたマイコンメーターです。
電話回線等を利用した自動検針また無線装置付きハンディターミナルによる検針システム等、様々な用途に対応可能です。

マイコンメーター(J型)JB1, 1.6, 2.5, 4, 6(普及型) JS1, 1.6, 2.5, 4, 6(汎用型)

JB型は、Qmax:1m³/h~6m³/hまでを1筐体でカバーできる小型マイコンメーターです。保安機能は、NB、NSと同じです。

[ZB型とNB型]

ZB型とNB型 比較

  NB2.5 ZB6 NB6
使用最大流量 2.5m³/h 6m³/h 6m³/h
外形寸法 高さ 280mm 293mm 324mm
174mm 174mm 195mm
奥行 138mm 150mm 156mm
質量 3.2kg 3.1kg 4.4kg
