電子式水道メーター Eシリーズ

製品サービスメニュー

ガス機器
ガス機器製品ガイドダウンロード
ガスメーター
計装関連機器
質流量計
ガス警報器・住宅用火災警報器など
レギュレータ
ガバナデータ伝送システム
その他
水道機器
水道メーター総合カタログ
水道メーター
検針ソリューション
温水メーター・積算熱量計・
その他流量計
その他流量計
型式 EKDA13 型式 EKDA20 型式 EKDS40 型式 EFDW50 型式 EFDT50 型式 EKDW50

国土交通省公共建築工事標準仕様適合品

  • 計測方式
    羽根車式
  • 口径
    13~100mm
  • JIS対応
  • 電文
    パルス出力
  • 取付姿勢
    水平
  • 計量範囲
    R100

・電文通信機能を搭載し、より確実な検針を実現します。パルス出力も同時に出力可能で、さまざまなシチュエーションに対応できます。
・各種アラーム検知機能やロードサーベイによるデータ蓄積もできる高機能なメーターです。

  • 13mm
  • 20mm
  • 25mm
  • 30mm
  • 40mm
  • 50mm
  • 65mm
  • 75mm
  • 100mm

特徴

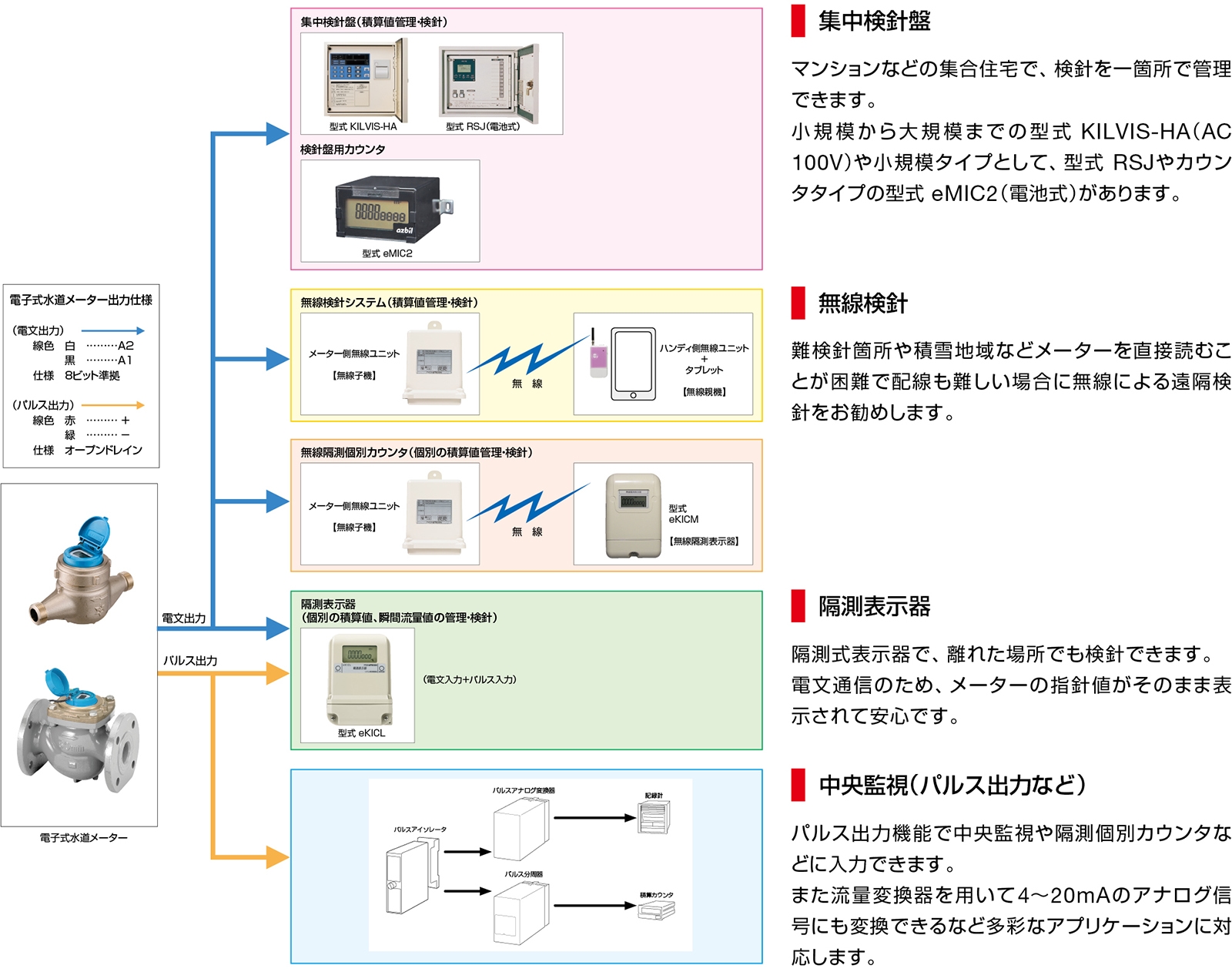

集中検針盤/無線検針/隔測表示器/中央監視(パルス出力など)

クリックで拡大

表示部

機能満載の表示部

  • 大きい数字はm3桁
  • 中サイズは、L桁
  • 最小サイズは0.1L桁(13〜50mm)
  • 多彩な警告表示
    ・過大流量
    ・漏水
    ・電池電圧
    ・逆流
  • 通水状態が分かるパイロット表示
  • 瞬間流量もマグネット操作で切り替えられます。
表示部

クリックで拡大

システム化計量器記号

R:電文通信を持つ機器の場合に、Rを表記します。
R3413:パルス出力機能を持つ場合は、Rマークのあとに特定の数字が表記されています。

  • 各数字の意味:
    先頭の「34」はパルス信号方式を示し、
    メーカーにより異なる場合があります。
    後半の「13」はパルスレートを示します。

出力仕様

8ビット電文とパルスを出力することができます。
パルスレートは選択可能です。

  • 8ビット電文出力は、電話回線を用いた自動検針システム及び無線検針システムなどに用います。
  • 工場出荷時の標準パルス設定は、羽根車の回転を直接出力する無単位パルスです。なお、ご注文時には、下記に示す単位パルス(4種類)の内の一つを選び、工場出荷時に設定することもできます。

●パルス出力仕様

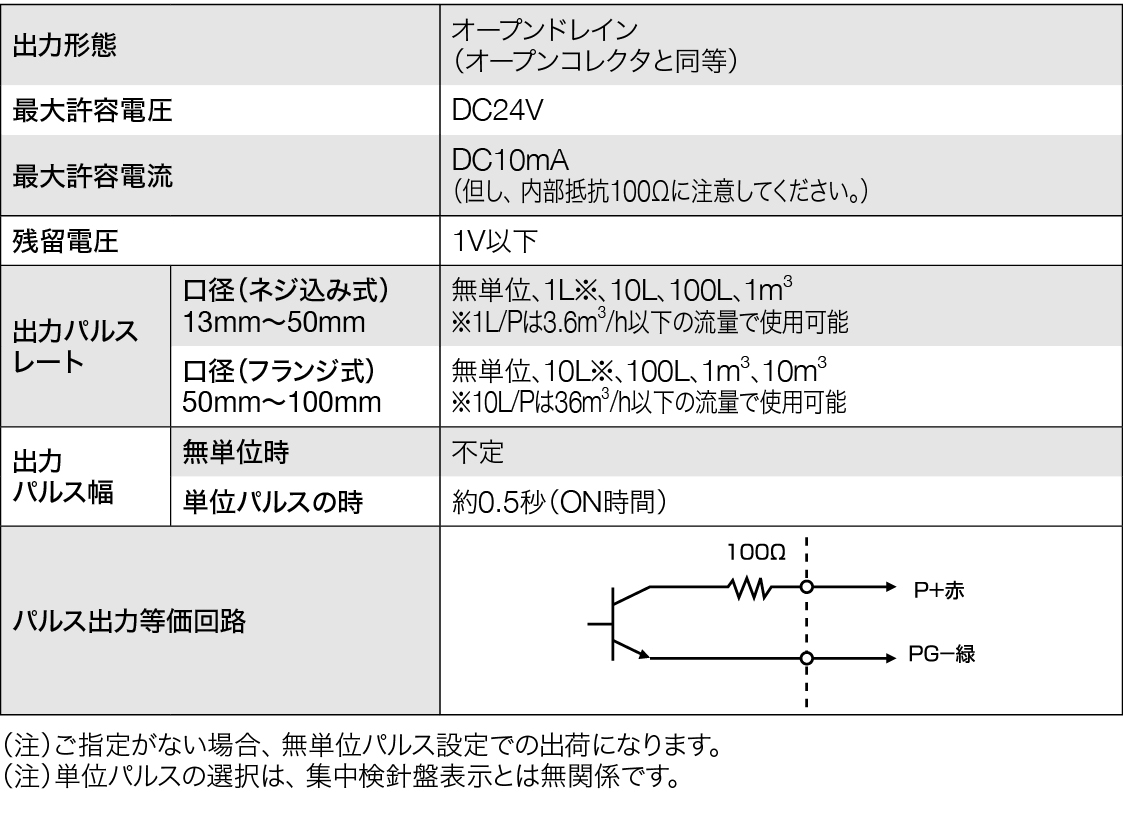

パルス出力仕様

クリックで拡大

結線方法

  • 隔測表示器 型式 eKICLとの結線方法
    (電池電磁水道メーター・電子式水道メーター専用)
結線方法

クリックで拡大

電源

電池駆動で9年間作動(検定有効期限は8年間)
リチウム電池(電池寿命9年)交換不可

お願い

8ビット多機能型電子式水道メーターは、精密な電子機器で構成されています。
長期間ご使用いただくためには、直射日光を避けていただくことや適正な環境温度でご使用いただくようお願いいたします。

隔測表示器(電子式水道メーター用)

型式 eKICL

[隔測表示器]

平常時は積算値を表示

  • ・電文通信による積算値更新は12時間毎
  • ・平常時は入力パルスでカウント

マグネット操作により瞬時流量値も確認可能
水道メーターの各種警告を表示
パルス、電文信号の再出力が可能
外部電源不要で8年間作動

集中検針盤 KILVIS

型式 KILVIS-HA(屋内仕様)型式 KILVIS-HA(屋外仕様)

[集中検針盤]本体
[集中検針盤]端末装置

集中検針盤「型式 KILVIS-HA」は、テナントビルやマンション等において、メーターの集中検針を行う装置です。メーターから検針盤に直接接続するスター方式と、端末装置を介して接続するバス方式があります。メーターは、8ビット通信機能付メータとなります。また、PCを接続してデータ収集を行うこともできます。

集中検針盤(電池式 スター方式)

型式 RSJ(屋内仕様)

小規模集合住宅用の集中検針盤(屋内仕様)で、操作は簡単。検針スイッチを押すとメーターと通信を行い指針値を表示します。電子式水道メーターのアラーム発生状況の確認、瞬間流量値表示、アラームリセットが行えます。配線が簡単で、少ないスペースに設置でき、電源が不要です。

※ 電気的性能維持の為、16年を目安に交換を推奨します。また、内蔵の電池基板は設置してから8年後に交換をお願いいたします。
※手動のため、自動検針できません

ミニカウンタ(電子式水道メーター用)

型式 eMIC2

8ビット通信機能付電子式水道メーター用の隔測ミニカウンタで、12時間毎にメーターと通信を行い、随時検針値と各種アラームを表示します。

仕様書、外観図、外観図(DXF)

[接線流羽根車式]ねじ込みタイプ

[軸流羽根車式]ねじ込みタイプ

[軸流羽根車式]ねじ込みタイプ
仕様書(PDF)

型式:

外観図(PDF)

型式:

外観図(DXF)

型式:

[軸流羽根車式]フランジタイプ

[軸流羽根車式]フランジタイプ・短面間タイプ

仕様表
