膜式ガスメーター

LPガス用メーター
[通信モジュールビルトイン式 LPガス用マイコンメーターS]

復帰操作はこちら

LPガス膜式スマートメーター「つなぐ×ひろがる」マイコンメーターS

特徴

通信モジュールをビルトイン

LoRa®/SIGFOX※1/ACUなど様々な通信インフラに対応してまいります。

機能追加

ロードサーベイ及び圧力値取得・保持機能を搭載しました。

計量・コンパクト化

重量を従来※2の約2.3kg⇒約2kgと、軽量・コンパクト化し、使い勝手を更に追求しました。

時間短縮

復帰漏えい確認時間を従来※2の約50秒 ⇒ 約17秒へ大幅に短縮しました。
流量式微少漏えい確認時間が従来※2の約45分⇒約15分へ大幅に短縮しました。

メーターの状態が明確に

遮断事象が漢字表記、圧力値も数値表記とし、メーターの状態がより明確になりました。


※1:SIGFOXとはフランスのSIGFOX社が2009年から提供しているIoT用のネットワーク規格です。
※2:当社LPガス用マイコンメーターS(K-CubeⅡ)との比較です。

K-SMα™は商標登録申請中です。
LoRa®は Semtech Corporationの登録商標です。


特にご注意して頂きたいこと

  • 分解、改造をしないで下さい。ガス漏れ事故・故障の原因になります。
  • 設置は法律により定められた有資格者が行い、設置後は、法律に定められた気密試験を行ってその記録を保管して下さい。
  • 落下などで衝撃を受けた物は使用しないで下さい。計量機器や保安機能が損なわれている可能性があり、危険です。

継続使用時間オーバー遮断

流量区分 ガス
消費量
流量 制限時間 単位(分) 4・5号給湯器 長時間対策 区分1-2、区分2の使用時間遮断値固定(*5)
単位[kW] 単位[L/h] 下限値 上限値
警報器
未接続
警報器
接続
時間延長1(*2) 時間延長2(*3)
標準(*1) 設定値 最大値
1-1 0.24未満 8.4未満 制限なし 制限なし
1-2 0.61未満 21未満 制限なし 制限なし 720 設定値
+15分
300
180
120
60
30
2-1 1.83未満 63未満 300 720 720 無段階 160 設定値
+10分
120
2-2 3.63未満 125未満 240 720 720 90
60
2-3 6.09未満 210未満 160 720 720 30
3 7.25未満 250未満 160 390 600 無段階
4 8.41未満 290未満 160 260 520
5 10.90未満 375未満 160 400 20
6 14.50未満 500未満 120 300 20
7 17.00未満 585未満 100 250 無段階
8 20.60未満 710未満 85 210
9 24.80未満 855未満 70 180
10 29.00未満 1,000未満 60 150
11 33.80未満 1,165未満 50 120
12 42.30未満 1,460未満 40 100
13 42.30以上 1,460以上 15
40(*4)
40 75

(*1) 標準[下限値] → 一般ガス消費者用
(*2) 時間延長1[上限値] → 一般ガス消費者用+ストーブ保有
(*3) 時間延長2[上限値] → 一般ガス消費者用+緩加熱貯湯式湯沸器等保有
(*4) 増加流量遮断値が「L」に設定されている場合、区分13の継続使用時間の下限値は、自動的に40分になります
(*5) SK25MT1Sは区分1の遮断なし

仕様

マイコンメーターS(K-SMα™)仕様

型式 共通型 SK25MT1SNL SK25MT1SBL
※10月発売予定
計量部 メーター入口 上入口
本体口金寸法 20A M36×2
口金中心距離 90mm 130mm
流れの方向 左入口
使用最大流量 2.5m³/h
計量室体積 0.5L/rev.
常用使用圧力 2.8±0.5kPa
使用最大圧力 10kPa
最大指示量 9999.999m³
最小目盛 0.2L
圧力損失 ※1 最大130Pa
遮断部 作動方式 モーター式
弁気密 4.2kPa
弁作動表示 液晶(LCD)および赤ランプ(LED)
マイコン
制御部
遮断機能 合計・増加流量遮断、使用時間遮断、テスト遮断、感震器作動遮断、圧力低下遮断、 外部センサー遮断(ガス警報器含む)、電池電圧低下遮断、検定有効期間満了遮断
警告機能 流量式微少漏えい警告、圧力式微少漏えい警告、調整圧力異常警告、閉塞圧力異常警告、遮断異常警告、電池電圧低下警告、検定有効期間満了警告、 メータ異常警告
表示機能 セキュリティ表示、遮断表示、警報表示、容器リセット
機能設定方法 簡易設定、電文設定器 または センター設定による
復帰安全確認時間 約17秒
入出力制御 入出力数 5
入出力端子名 DT、SG端子 パルス出力端子 警報器入力端子、外部1端子、外部2端子
信号形態 電文 オープンドレイン ON-OFF信号
パルス
出力
出力単位※2 1L/p
(標準)
10L/p
(発注時
オプション)
100L/p
(発注時
オプション)
1000L/p
(標準) (発注時
オプション)
(発注時
オプション)
(発注時
オプション)
ON 幅(ms) 200±50 500±50
最大定格電圧 24V
最大定格電流 20mA
内部抵抗 51Ω±10Ω
出力数 3線1出力または2線2出力
電源 リチウム電池(10年対応)
使用環境温度 ー30~+60℃
標準塗装色 ライトグレー(マンセル記号 5Y 7.5/1相当)
質量 約2.0kg
梱包内容(同梱) 6台
※1:LPG実流量(圧損150Paの場合)SK25MT1SNL→4.8kg/h
※2:パルス出力単位は、出荷後の変更不可

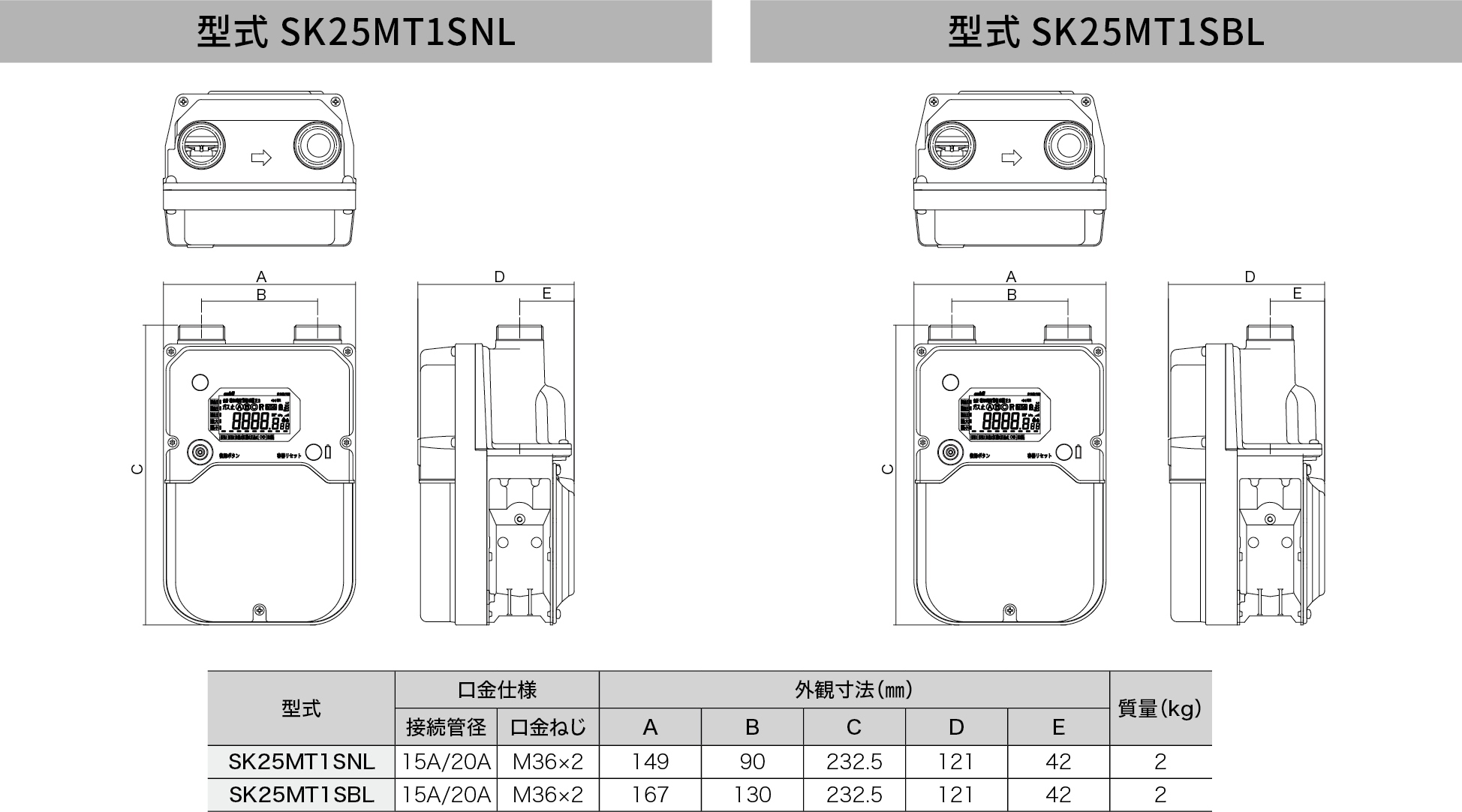

外形寸法

[SK25MT1SNL]



[SK25MT1SBL]※10月発売予定




セキュリティー表示

[液晶表示の意味]



マイコンメータSのセキュリティ表示は、液晶(LCD)で表示されます。

液晶表示

赤色LED

作動理由
合計流量遮断
増加流量遮断
復帰安全確認中
漏えい遮断
継続使用時間
遮断
ガス警報器
作動遮断
感震器作動遮断
圧力低下遮断
テスト遮断
外部1作動遮断
緊急遮断
センター遮断
遮断異常
電池電圧
低下遮断
検定有効期限
満了遮断
流量式
微小漏えい警告
圧力式
微小漏えい警告
調整圧力
異常警告
閉塞圧力
異常警告
容器リセット
ガス警報器
電源プラグ抜け警告
復帰安全確認中
遮断弁
復帰信号受付
電池電圧
低下警告
検定有効期間
満了警告
復帰安全確認中

[遮断表示]

項目 液晶表示

SK25MT1S表示

赤色ランプ
合計・増加流量遮断 ※1 点滅(2秒間隔)
使用時間遮断 ※1 点滅(2秒間隔)
復帰安全確認中漏えい遮断 ※1 点滅(2秒間隔)
ガス警報器作動遮断 ※1 点滅(2秒間隔)
感震器作動遮断 ※1 点滅(2秒間隔)
外部1作動遮断 ※1 点滅(2秒間隔)
遠隔遮断弁作動遮断
テスト遮断 ※1 点滅(2秒間隔)
センター遮断
センター復帰許可 ※1 点滅(2秒間隔)
センター緊急遮断 ※1 点滅(2秒間隔)
圧力低下遮断 ※1 点滅(2秒間隔)
遮断異常 ※1 点滅(2秒間隔)
電池電圧低下遮断
検定有効期間満了遮断
メータ異常遮断
(SK25MT1Sのみ)
点滅(4秒間隔)

[警告表示]

項目 液晶表示

SK25MT1S表示

赤色ランプ
流量式微少漏えい警告 点滅(4秒間隔)
電池電圧低下警告
検定有効期間満了警告
圧力式微少漏えい警告
供給圧力異常警告
閉塞圧力異常警告
メータ異常警告
(SK25MT1Sのみ)
※2 点滅(4秒間隔)
※1:24時間で自動消灯
※2:40日で自動消灯
―は、消灯
