計装機器接続例

適用メーター：パルス発信器付ガスメーター、ルーツガスメーター

製品サービスメニュー

ガス機器
ガス機器製品ガイドダウンロード
ガスメーター
計装関連機器
質流量計
ガス警報器・住宅用火災警報器など
レギュレータ
ガバナデータ伝送システム
その他
水道機器
水道メーター総合カタログ
水道メーター
検針ソリューション
温水メーター・積算熱量計・
その他流量計
その他流量計
パルス発信器付ガスメーター、ルーツガスメーター

クリックで拡大

仕様図

クリックで拡大

アナログ入力および接点信号、電圧信号を出力する場合の接続

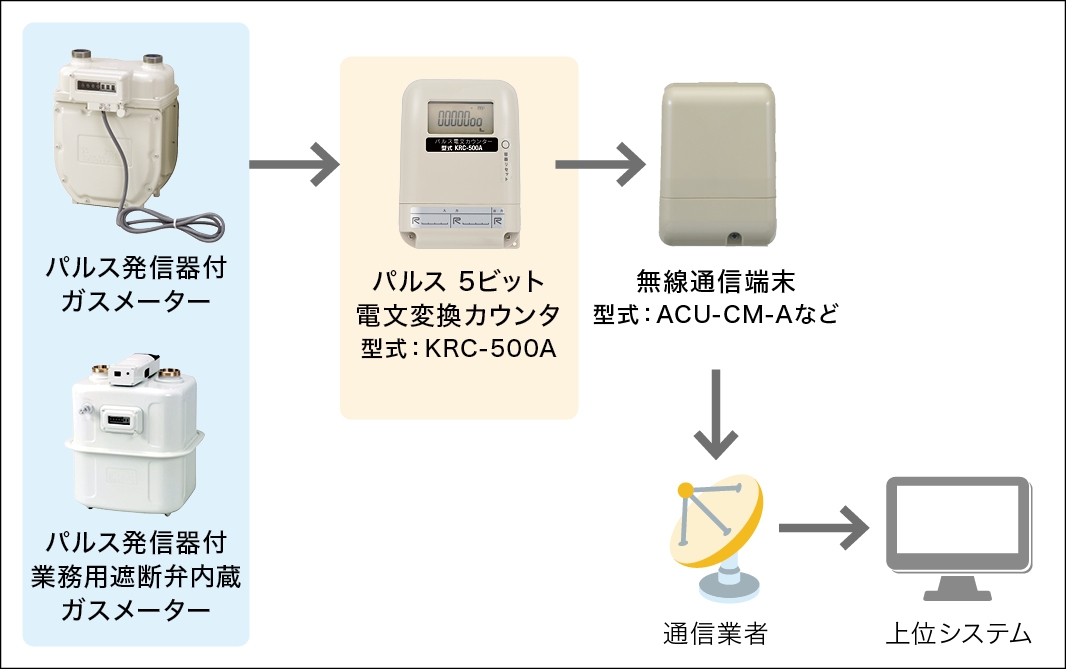

接続図

適用メーター：パルス発信器付ガスメーター、パルス発信器付業務用遮断弁内蔵ガスメーター

パルス発信器付ガスメーター、ルーツガスメーター

クリックで拡大

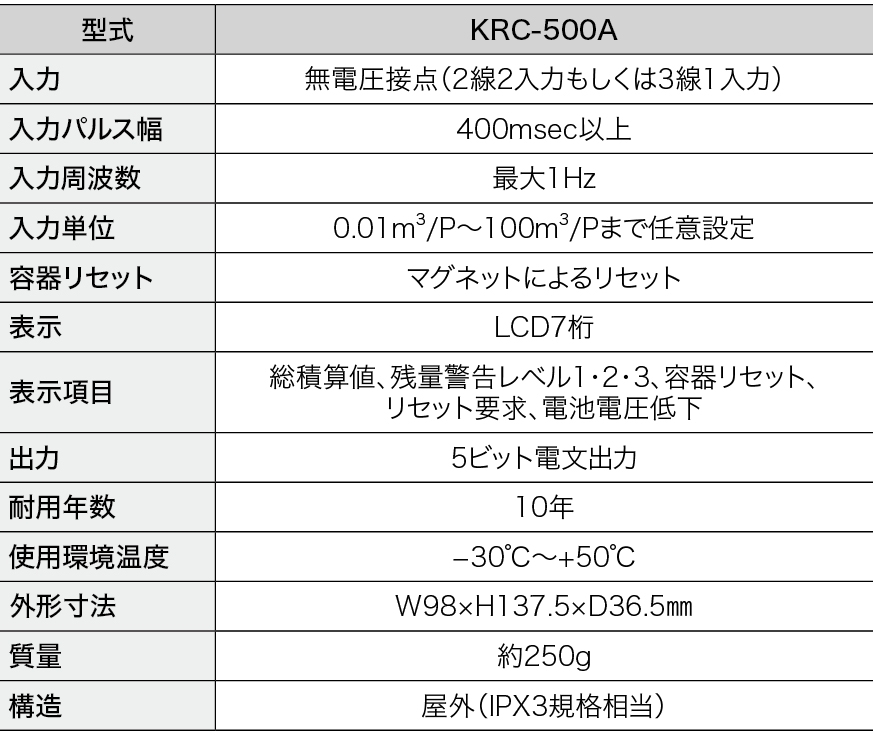

仕様図

クリックで拡大

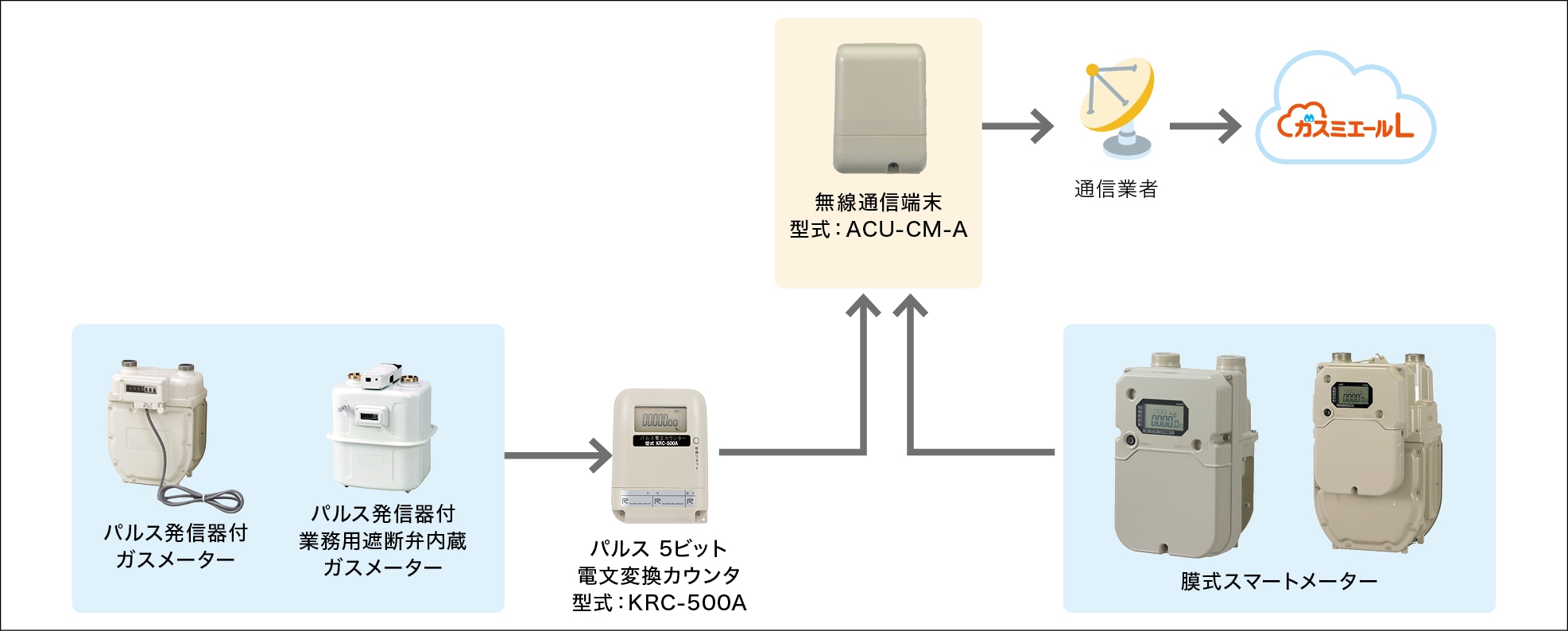

適用メーター：膜式スマートメーター、パルス発信器付ガスメーター、パルス発信器付業務用遮断弁内蔵ガスメーター

接続図

クリックで拡大

仕様図

クリックで拡大

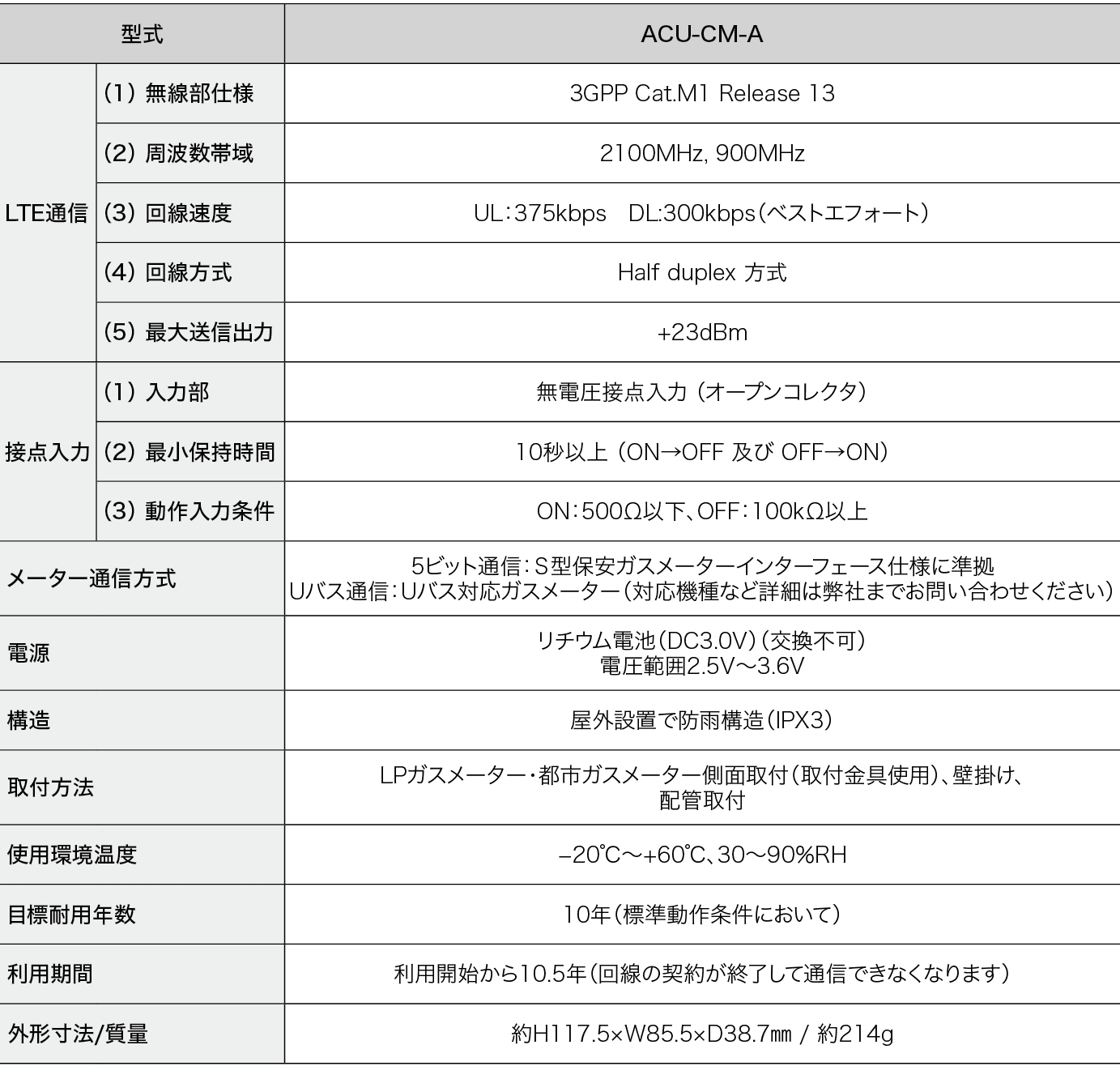

仕様表
