国土交通省公共建築工事標準仕様適合品
- 13mm
- 20mm
- 25mm
- 30mm
- 40mm
- 50mm
- 乾式水道メーター
水滴やエアー等による見えにくさを解消 - 指針デジタル表示
ケタの読み間違いを解消 - パイロット付
微少な流れも確認可能 - 国土交通省公共建築工事標準仕様適合品
乾式デジタル表示で見やすさを追求 - 出力パルスレート 1m3/P
表示部
国土交通省仕様のデジタル式表示部
パイロットにより
微少流量を確認できます
目に優しい表示部
人間工学をもとに設計しました。暗い所では数字がより鮮明に、明るい所ではハレーションを起こしません。

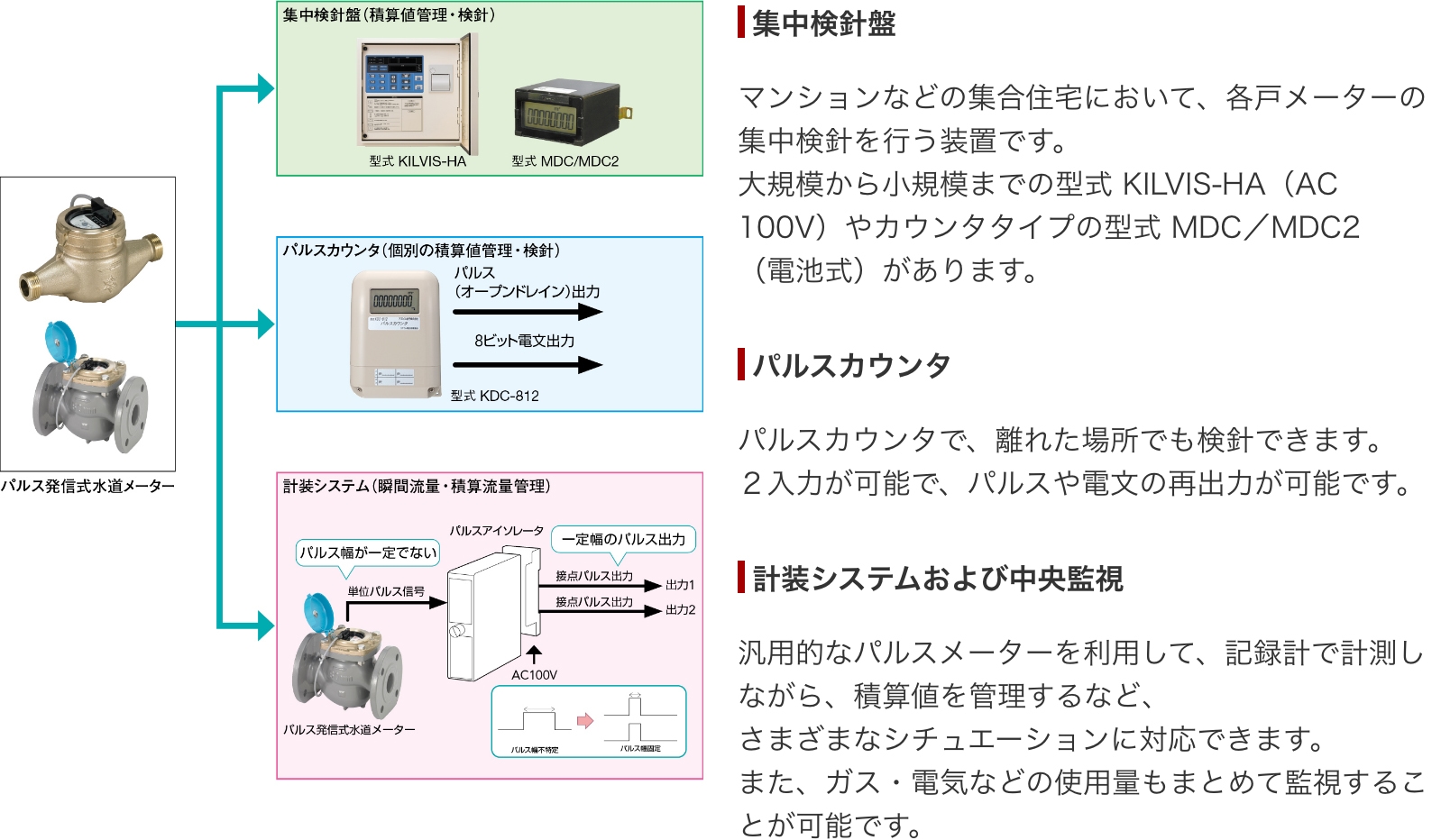

特徴
「国土交通省仕様」対応の
パルス発信式水道メーターで、
様々なシチュエーションに
お答えします。
クリックで拡大
2線式発信部
この発信部は、水道メーターをパルスカウンタ(型式 KDC-812)、パルス用集中検針盤もしくは、中央監視盤等に接続するために必要な２線式無電圧接点発信部です。
動作
型式 GD2A（２線式発信部）のリードスイッチは、温水メーターに内蔵された磁石により、下図の様な動作をします。
注意
- パルス幅(ＯＮしている時間)は流量により変わります。
- リードスイッチがＯＮ状態のときに温水メーターが停止した場合、温水が流れない限りリードスイッチはＯＮ状態を保持します。同様に、ＯＦＦ状態のときに温水メーターが停止した場合、温水が流れない限りリードスイッチはＯＦＦ状態を保持します。
- パルス中継器型式 GT-ER2DM（弊社製）を使用すると、メーターの発信パルスを安定したワンショット（約0.1秒）の無電圧接点にして出力させることができます。コンピュータ、データロガー等に入力する時は、型式 GT-ER2DMを使用することを推奨します。（詳細は型式 GT-ER2DMの仕様書を参照ください）又、直接中央監視盤、データロガー等に入力する時は、中央監視盤等の機器の入力仕様が、前記の発信部の仕様に合う様にしてください。
仕様
システム化計量器記号
パルス出力機能を持つ場合は、Rマークのあとに特定の数字が表記されています。
先頭の「26」はパルス信号方式を示し、メーカーにより異なる場合があります。
後半の「13」はパルスレートを示し、1,000L/P（1m3/P）となります。
最大流量時のパルス幅（ON時間）について
最大流量時のパルス幅（ON時間）について
- ・リードスイッチを磁石で動作させているため、流量によりパルスのON時間は、変化します。
- ・そのため、最大流量時にパルスのON時間は、もっとも短くなり、その時間は、以下の通りです。
- ・すなわち、通常の使用状態では、ON時間はこれより長くなります。
クリックで拡大
伝送距離について
メーターからの接点パルス出力を受信計器に接続する場合の伝送距離は、受信計器側の入力仕様により異なります。
受信計器のメーカーへお問合せください。
当社受信計器の場合
（例）・型式 KDC-812への接続の場合→200m以内
・パルス中継器型式 GT-ER2DMへの接続の場合→3km以内
瞬間流量について
接点パルス信号で4〜20mA等のアナログ信号に変換し、瞬間流量を表示・記録する事は、発信パルス単位が大きいためできません。この様な場合は弊社の電子式水道メーター等をご利用ください。
